Modulare Systemlösungen -
Qualitätssicherung für die Untersuchung von Beschichtungen

Präparation - Mikrospoie und digitale Bildvermessung dünner Schichten

  • Lacke auf Metall- oder Kunststoffträgern
  • Metall-Kunststoffverbunde
  • Kunststoff-Kunststoffverbunde und Klebungen
  • Bunt- und Edelmetalle




Mit unserem Buch: "Beobachtende und messende Mikroskopie in der Materialkunde" unterstützen wir Ihre Laborarbeit. Sie erhalten Tipps und Anleitungen bei allen Arbeitsschritten - von der Präparation bis zur Bildverarbeitung: Beobachtende und messende Mikroskopie in der Materialkunde

  • Präparation (Mikrotomie)
  • Mikroskopie
  • Digital Fotografie
  • Bildverarbeitung



Bitte beachten Sie unser Schulungsprogramm zu Themen der Präparationstechniken
www.micro-kern-schulungen.de

Mikrotomie für die Präparation industrieller Produkte (halbjährig)

mit Anschlußkurs Mikroskopie und digitale Fotodokumentation



PRÄPARATION

Rotationsmikrotom SLEE CUT 5062

Stellen Sie schnell und sicher hochqualitative Dünnschnitte und Anschnitte her. Mit Hilfe dieses Gerätes und unserer neuen Folienklammer erreichen Sie die gewünschten Dünnschnitte von 5-20µm. Die Schnittabnahme erfolgt einfach und schnell mit unserer speziellen Klebefolie. Die Oberflächenqualität ermöglicht Gefüge- und Schichtdickenuntersuchungen.

  Spezifikation:



  • Geschlossene Mikrometerwerk, Kreuzrollenführung
  • Objektrückzug 80µm
  • Motorische Grob- und Feinzustellung
  • Schnittdickeneinstellung: 0,5 bis 60µm
  • Vertikalhub 60mm, Horizontalhub 28mm
  • Objektklammer 50x50mm, Folienklammer
  • NEU: Einwegklingenhalter HM (verschiebbar)
  • NEU: mit Hartmetallklingen
  • NEU: Verbrauchsmaterialien Set


Zubehör für die Zielpräparationbrueckner logo

Die Positionierung der Proben ist schwierig und zeitaufwendig, da der freie Blick nur auf die Oberfläche möglich ist. Um jedoch z.B. Lunker, Einschlüsse, Oberflächenstrukturen oder Stippen präzise im Querschnitt zu treffen muss die Probe jedoch ständig von der Seite betrachtet werden. Erstmalig durch M.Brückner, Mannheim wurde dafür eine optische Seitenbetrachtungseinrichtung mit klassischen Stereomikroskopen eingesetzt.

Zielpräparation – Professional:
Variables System für Vergrößerung, Arbeitsabstand und LED Beleuchtung. C-mount Adapter für analoge oder digitale Kamera.



Zielpräparation – Standard.
Integriertes System mit LED Beleuchtung, festen Abständen und analogem LED Monitor



Mit Zielpräparation erfasste Enlagerung im Lack (Video-Betrachtungseinrichtung) im Auflicht Dunkelfeld





MIKROSKOPIE

OPTIKA B-600MET
Auflichtmikroskop

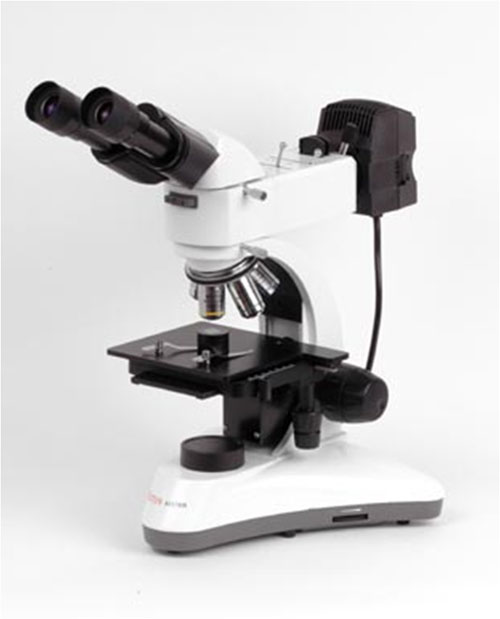

MICROS MCX 800Für die schnelle Begutachtung Ihrer Anschnitte im Auflicht Hellfeld ist dieses Mikroskop mit einer 12V/50W Beleuchtung ausgerüstet. Mit Plan IOS MET (50x bis 500x) und einem Sehfeld von 20mm erhalten Sie gute Abbildungen für Ihre Fotos.

Spezifikation
  • Stativ mit 5fach Objektivrevolver
  • Grob-Feintrieb
  • 12V/50W Beleuchtung
  • x/y Kreuztisch
  • Fototubus, Okulare 10x/20
  • Objektive Plan IOS MET5x, 10x, 20x und 50x



MEIJI MT 7100LED
Auflichtmikroskop
Für die schnelle Begutachtung Ihrer Anschnitte im Auflicht Hellfeld ist dieses Mikroskop mit einer LED Beleuchtung ausgerüstet. Mit Plan Epi (50x bis 1000x) und einem Sehfeld von 20mm erhalten Sie gute Abbildungen für Ihre Fotos.

Spezifikation
  • Stativ mit 5fach Objektivrevolver
  • LED Beleuchtung
  • Grob-Feintrieb
  • 3-Plattenkreuztisch
  • Fototubus, Okulare 10x/22
  • Objektive Plan Epi 5x, 10x, 20x und 50x



MEIJI MT 8500LED
Auf- u. Durchlichtmikroskop

MEIJI MT 8500Das universelle Mikroskop für Durchlicht und Auflicht (Dunkelfeld). Sie können Ihre Folienklammer mit der Probe direkt unter das Mikroskop legen und damit sowohl den Dünn- als auch den Anschitt für Ihre Arbeit nutzen. Für beide Verfahren im Polarisationskontrast.
Leistungsstarke LED Beleuchtung auch simultan zu betreiben.


Spezifikation
  • Stativ mit 5fach Objektivrevolver
  • LED Beleuchtung Auflicht
  • LED Beleuchtung Durchlicht
  • Grob-Feintrieb
  • Kreuztisch, Objektführer
  • Fototubus, Okulare 10x/22
  • Köhler, Kondensor, Polarisation
  • Objektive Plan 5x, 10x, 20BDx, 40x und 50BDx



Digitale Fotografie

Digitalkamera PixelFox
mit Bildvermessung

pixelfoxDie preiswerte Kamera für Dokumentation und Vermessung. Durch einfache und übersichtliche Handhabung lassen sich schnell Bilder generieren und im Vermessungsmodul bearbeiten. Die fertigen Bilder speichern Sie einfach ab.

Spezifikation
  • Auflösung 4,9 MegaPixel
  • Live Bild
  • CCD ½" CMOS Sensor
  • USB 2.0 Schnittstelle
  • C-mount Anschluss
  • C-mount Adapter und
  • Kalibrierungmaßstab
  • incl. Komplettsoftware (nicht ausbaufähig)



3 Megapixel Digitalkamera
dhs-MicroCam 3112

dhs microcam 1.3Diese leistungsfähige Kamrea ist mit der dhs Bilddatenbank verknüpft. Dabei werden die Fotos automatisch hinterlegt. Der leistungsfähige 3,0 Mpixel CCD erlaubt hochauflösende Fotos.. Die Kamerasteuerung ist einfach zu bedienen und auch eine Livebildvermessung ist möglich. Bildausschnitte können bereits im Livebild ausgewählt werden.

Spezifikation
  • Auflösung 2048x1536 Bildpunkte
  • Live Bild
  • CCD ½" CMOS Sensor
  • USB 2.0 Schnittstelle
  • Kamerasteuerung im Livebild
  • C-mount Anschluss
  • C-mount Adapter und
  • Kalibrierungmaßstab



5 Megapixel Digitalkamera
dhs-MicroCam 5022 CCD

Diese leistungsfähige Kamrea ist mit der dhs Bilddatenbank verknüpft. Dabei werden die Fotos automatisch hinterlegt. Der leistungsfähige 5,0 Mpixel CCD erlaubt hochauflösende und farbgetreue Fotos. Die Kamerasteuerung ist einfach zu bedienen und auch eine Livebildvermessung ist möglich. Bildausschnitte können bereits im Livebild ausgewählt werden.

Spezifikation
  • Auflösung 2448x2050 Bildpunkte
  • Live Bild
  • CCD 2/3" CMOS Sensor
  • Kamerasteuerung im Livebild
  • C-mount Anschluss
  • USB 2.0 Schnittstelle
  • C-mount Adapter und
  • Kalibrierungmaßstab


Bildverarbeitung

Bilddatenbank DHS® 15.0 mit interaktive Schichtdickenvermessung
Die auf die mikroskopischen Aufgaben ausgerichtete Bilddatenbank erlaubt das Erfassen und Verwalten der Fotos, Texten und Vermessungsergebnissen. Nach Ihren Vorgaben legen Sie Ihre Datensätzen nach Kunden, Schadensfall oder Maschine ab. Die wichtige Kalibrierung erreichen Sie einfach und schnell. Mit dem Vermessungsmodul werden Ihre einzelnen Lackschichten sicher und exakt vermessen und gespeichert. Die einzelnen Messergebnisse sind einfach weiter zu verarbeiten. Der modulare Aufbau ermöglicht den Ausbau Ihres Systems.

Spezifikation
  • Grundmodul Bilddatenbank, mit Kalibrieungsmodul
  • Vermessungsmodul, für Streckenvermessung und Beschriftung
  • Treiber für Kamera DHS MC 3112 oder 5022
An vorhandenen Rechner nach Spezifikation!



Stellen Sie Ihr persönliches System zusammen.
Wir unterbreiten Ihnen eine attraktives Paketangebot!
pdf


In allen Preisen sind folgende Dienstleistungen mit eingeschlossen*:

Lieferung frei Anwender

Geräteinstallation und Abnahme

Gerätebedienung und Einweisung


* Innerhalb Dt.
